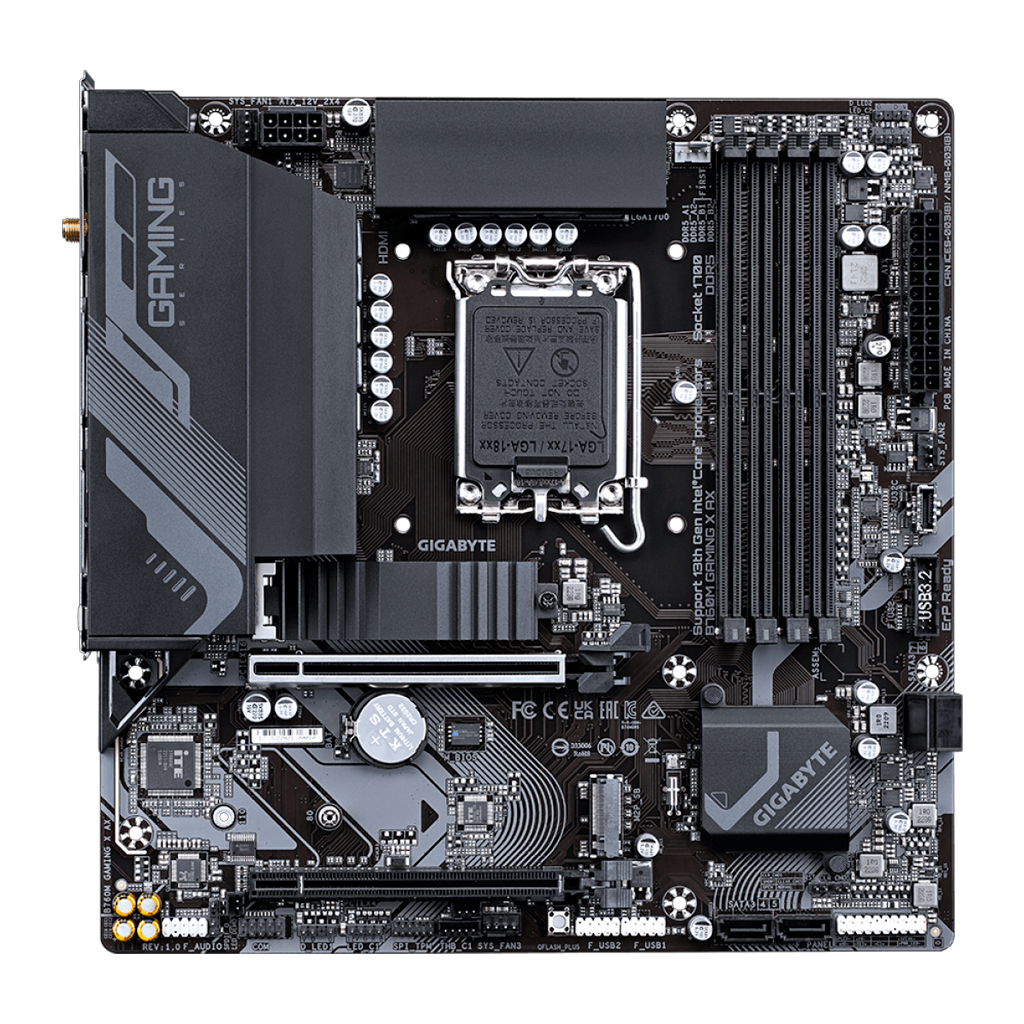

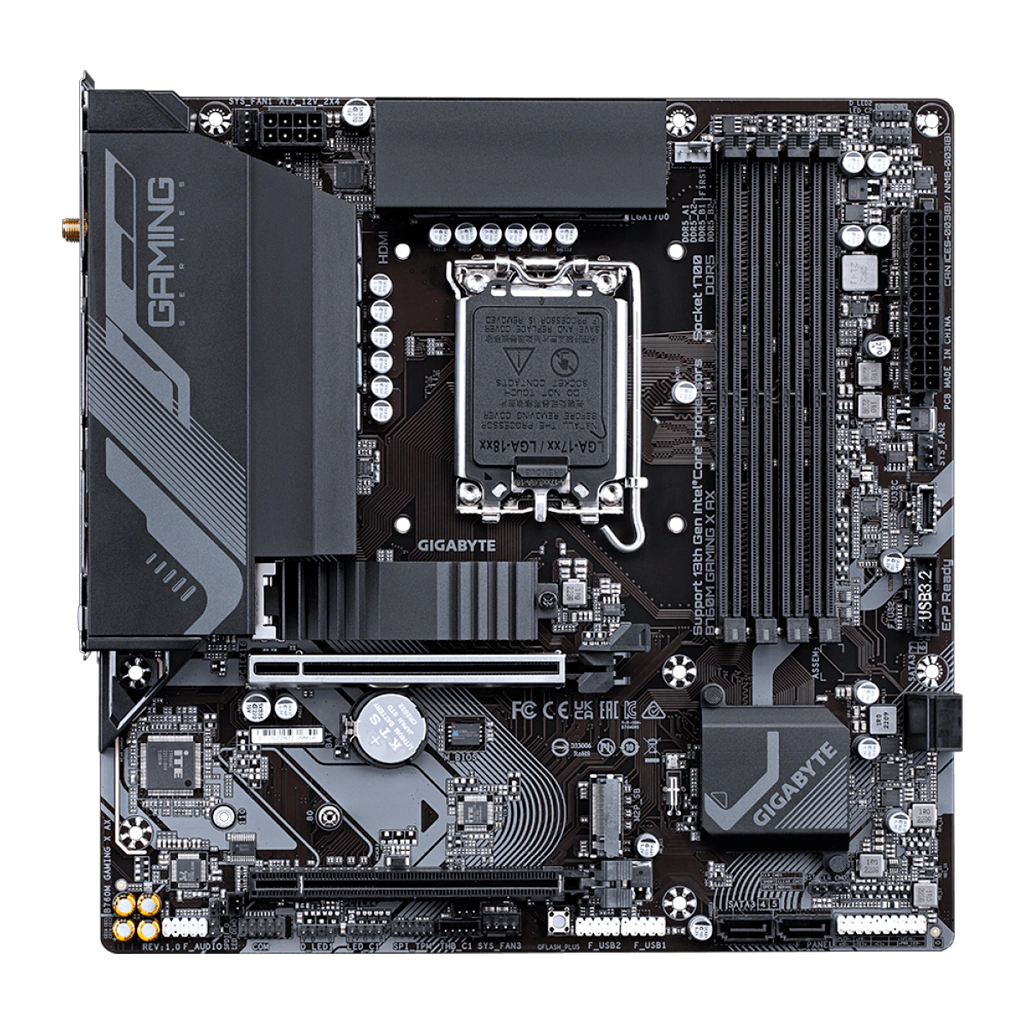

A Placa Mãe B760M Gaming X AX oferece suporte para processadores Intel Core de 14ª, 13ª e 12ª geração, com uma solução VRM digital híbrida de 8+1+1 fases para desempenho excepcional. Possui DDR5 de canal duplo com suporte para módulos de memória XMP em 4 DIMMs, e armazenamento de próxima geração com 2 conectores PCIe 4.0 x4 M.2, além de proteção térmica avançada para garantir estabilidade de energia e desempenho SSD M.2. Com recursos como slot PCIe 4.0x16 com design de liberação rápida EZ-Latch, LAN de 2,5 GbE, Wi-Fi 6E 802.11ax, conectividade estendida incluindo USB-C frontal 10 Gb/s, DP e HDMI, e tecnologia de ventilação inteligente 6.

Características:

Marca: Gigabyte

Modelo: B760M GAMING X AX

Especificações Técnicas:

CPU

Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 14ª, 13ª e 12ª gerações

O cache L3 varia com a CPU

Chipset

Chipset Intel B760 Express

Memória

• Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 módulos de memória MT/s
• 4 soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema
• Arquitetura de memória de canal duplo
• Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)
• Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer
• Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos a bordo

• Suporte para processador gráfico integrado - Intel HD Graphics:
• 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz

* Suporte para versão DisplayPort 1.2 e HDCP 2.3

• 1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.1 e HDCP 2.3.

** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

• CODEC de áudio Realtek
• Áudio de alta definição
• 2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

• Suporte para saída S/PDIF

LAN

• Chip LAN Realtek 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)
• Módulo de comunicação sem fio
• Intel Wi-Fi 6E AX210
• WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
• Bluetooth 5.3
• Suporte para padrão sem fio 11ax 160MHz

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão

CPU:

• 1 x slot PCI Express x16, compatível com PCIe 4.0 e rodando em x16 (PCIEX16)

* O slot PCIEX16 só pode suportar uma placa gráfica ou um SSD NVMe. Se apenas uma placa gráfica for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

• 1 x slot PCI Express x16, suportando PCIe 3.0 e rodando em x4 (PCIEX4)

Interface de armazenamento

CPU:

• 1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

• 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)
• 4 x conectores SATA 6 Gb/s
• Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset:

• 1 porta USB Type-C com suporte para USB 3.2 Gen 2, disponível através do conector USB interno
• 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
• 1 porta USB 2.0/1.1 no painel traseiro
• Chipset+2 hubs USB 2.0:
• 8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O

• 1 x conector de alimentação principal ATX de 24 pinos
• 1 x conector de alimentação ATX 12V de 8 pinos
• 1 x cabeçalho do ventilador da CPU
• 3 x conectores de ventilador do sistema
• 2 x cabeçalhos de faixa de LED endereçáveis
• 2 x cabeçalhos de faixa LED RGB
• 2 x conectores M.2 soquete 3
• 4 x conectores SATA 6 Gb/s
• 1 x cabeçalho do painel frontal
• 1 x cabeçalho de áudio do painel frontal
• 1 x cabeçalho de saída S/PDIF
• 1 x conector USB Type-C, com suporte para USB 3.2 Gen 2
• 1 x conector USB 3.2 Gen 1
• 2 x conectores USB 2.0/1.1
• 2 x conectores de placa adicional Thunderbolt
• 1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1 x cabeçalho de porta serial
• 1 x botão Q-Flash Plus
• 1 x jumper de redefinição
• 1 x jumper CMOS claro

Conectores Painel Traseiro

• 3 portas USB 3.2 geração 1
• 5 portas USB 2.0/1.1
• 2 x conectores de antena SMA (2T2R)
• 1 porta HDMI 2.0
• 1 x porta de exibição
• 1 porta RJ-45
• 3 x tomadas de áudio

Controlador E/S

Chip controlador de E/S iTE

• Monitoramento H/W
• Detecção de tensão
• Detecção de temperatura
• Detecção de velocidade do ventilador
• Detecção de taxa de fluxo de resfriamento de água
• Aviso de falha do ventilador
• Controle de velocidade do ventilador

* A compatibilidade da função de controle de velocidade do ventilador dependerá do ventilador que você instalar.

BIOS

• 1 flash de 256 Mbits
• Uso de BIOS UEFI AMI licenciado
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas

• Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q Flash

Suporte para Q-Flash Plus

Pacote de software

• Norton Internet Security (versão OEM)
• Software de gerenciamento de largura de banda LAN

Sistema Operacional

• Suporte para Windows 11 de 64 bits
• Suporte para Windows 10 de 64 bits

Fator de forma

• Fator de forma mATX
• Tamanho: 24,4 cm x 24,4 cm
